Sargvärmestyrning i AK-SM 800/800A
-
I denna guideline kommer vi gå igenom hur funktionen sätts upp i SM850 och vilka komponenter
som krävs för funktionen.Ingående komponenter.
- System manager, AK-SM 800 serien (SM810, SM820, SM850)
- Diskregulator med sargvärmestyrning mot daggpunktsfunktion, AK-CC 550, AK-CC 450
- Fukt/tempgivare EMHS 3-1, placeras vid frystorg.
- AK-CM 101C, LON-kommunikationsmodul, ett gränssnitt mellan AK-XM och SM800
- AK-XM expansionsmodul med AI-ingångar, t.ex. AK-XM 101A med 8st AI/DI

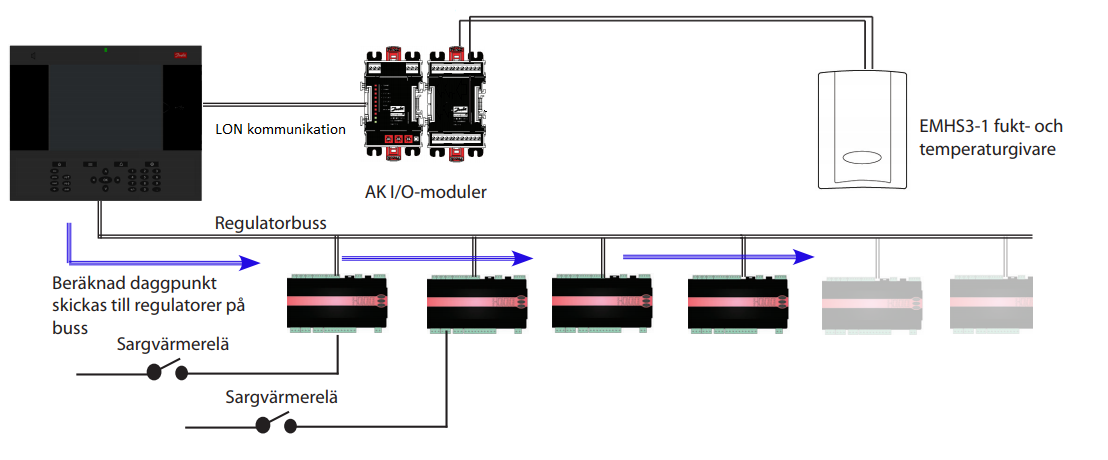

Princip
Fukt och temperatursignal läses in via EMHS 3-1 till SM800 via AK-I/O moduler. SM800 beräknar
daggpunkt och skickar ut daggpunktsvärde till regulatorer via kommunikationsbus. I respektive
regulator ställs värde in för att begränsa effekten beroende på daggpunktsvärdet.
Praktisk uppsättning i SM800

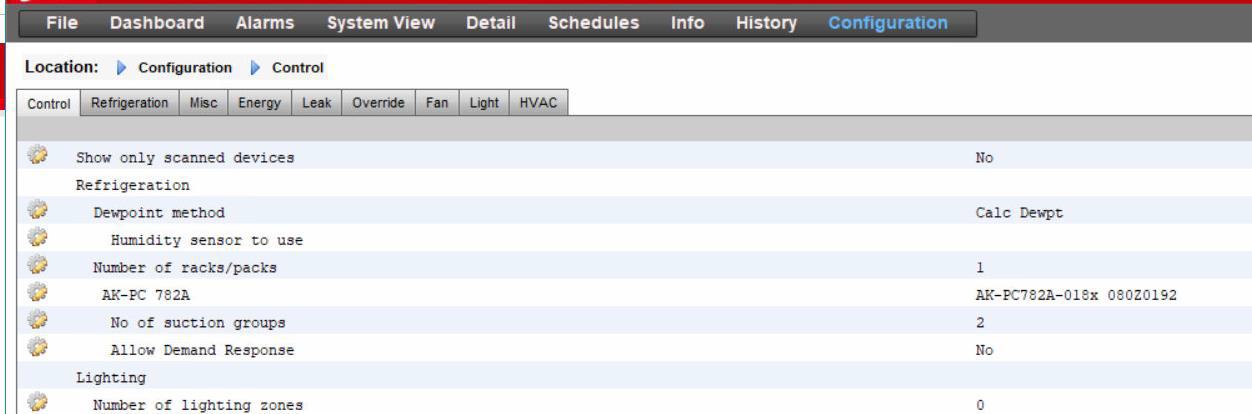

I Configuration/Control, sätt in Dewpoint method till “Calc Dewpt”

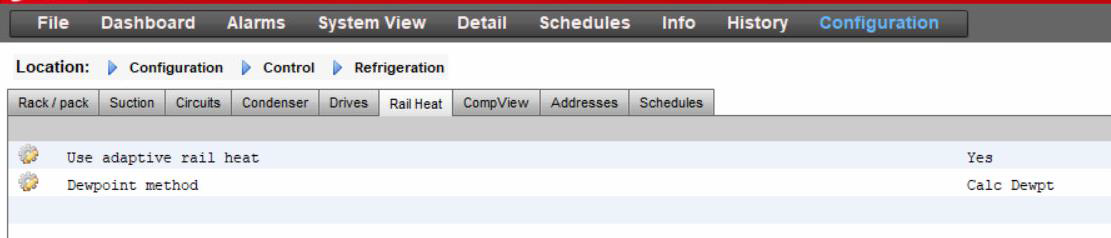

I Configuration/Control/Refrigeration/Rail Heat, sätt “Yes” på Use adaptive rail heat.

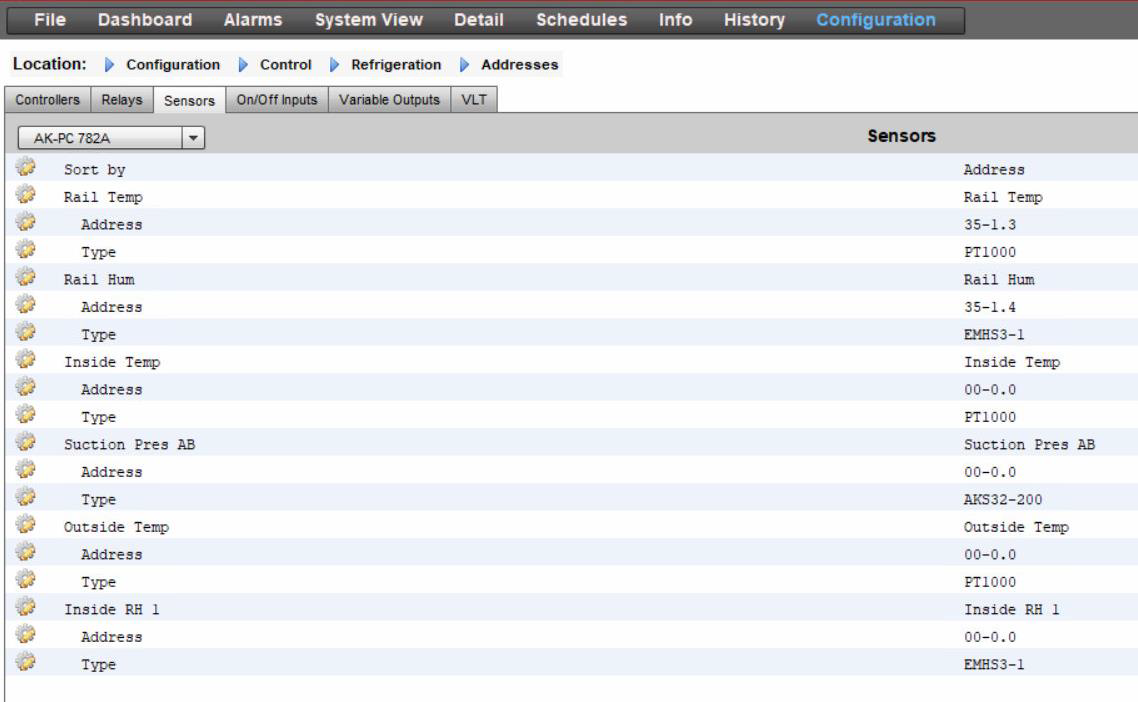

I Configuration/Control/Refrigeration/Addresses, sätter man in adress till givarna på Rail Temp och Rail Hum, se även bild 17
Praktisk Uppsättning i AK-CC450/CC550

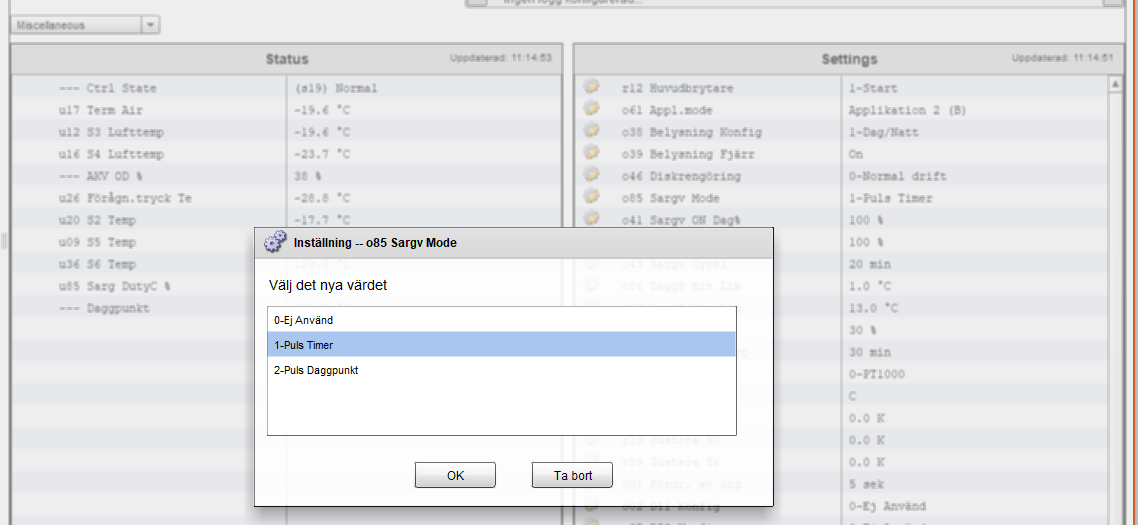

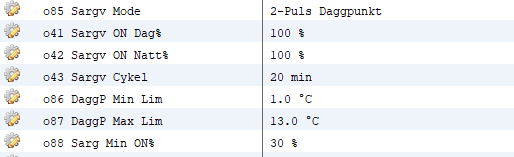

Under fliken Miscellanous sätts parameter o85 till ”2” -Pulse DewPoint

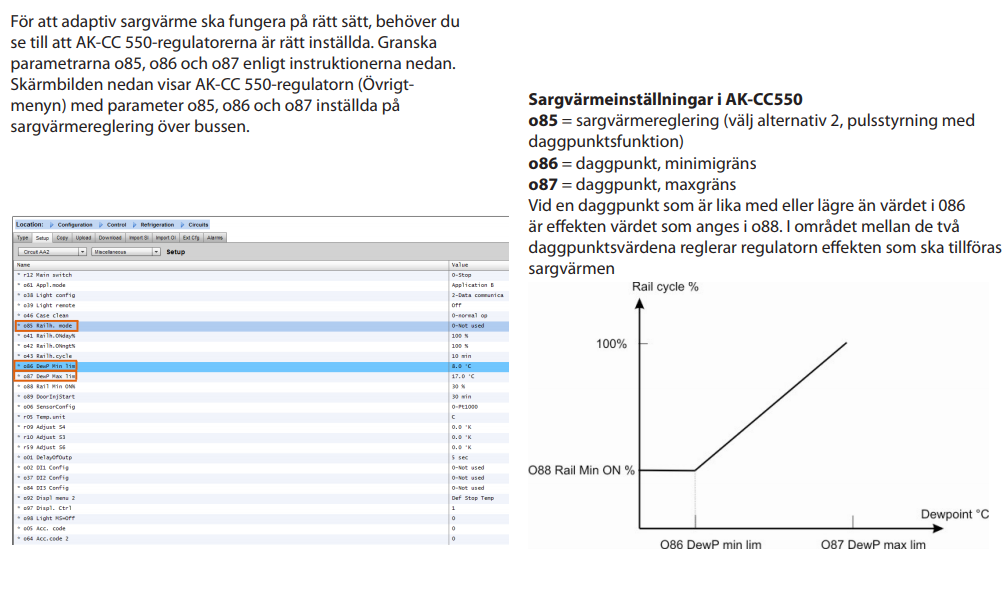

Parametrarna nedan anpassas efter rådande förhållanden i respektive regulator för att begränsa effekten på sargvärmeelementen och samtidigt hålla undan fukt och is från diskens glas och lister.

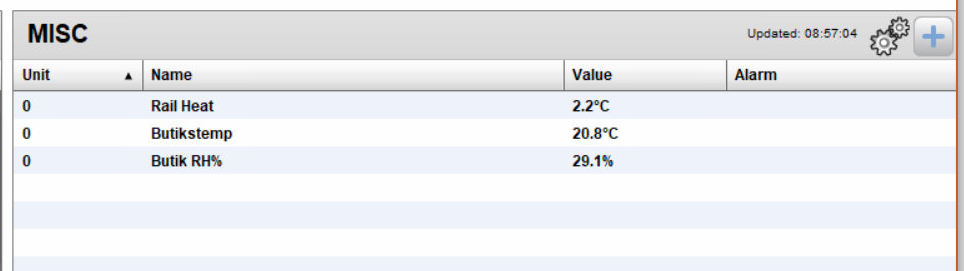

Så här långt är allt klart med uppsättningen av sargvärmestyrningen och man får fram Rail Heat (aktuell daggpunkt) på ”Misc”-fliken på Dashboard i SM800.

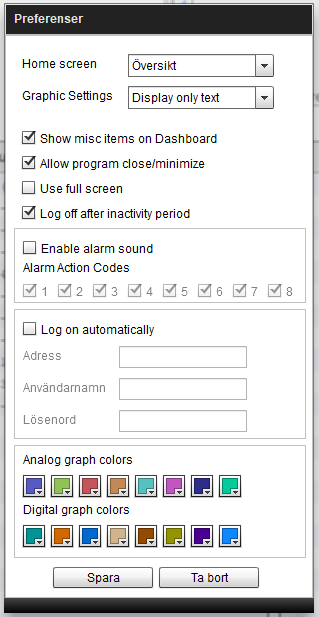

Om inte Misc -fliken visas får man bocka i ”Show misc items on dashboard” under File/Preferences
Extra funktioner
Om man vill visa Temp och Fukt i butiken som enskilda värden så finns möjligheten att visa dessa på dashboard.

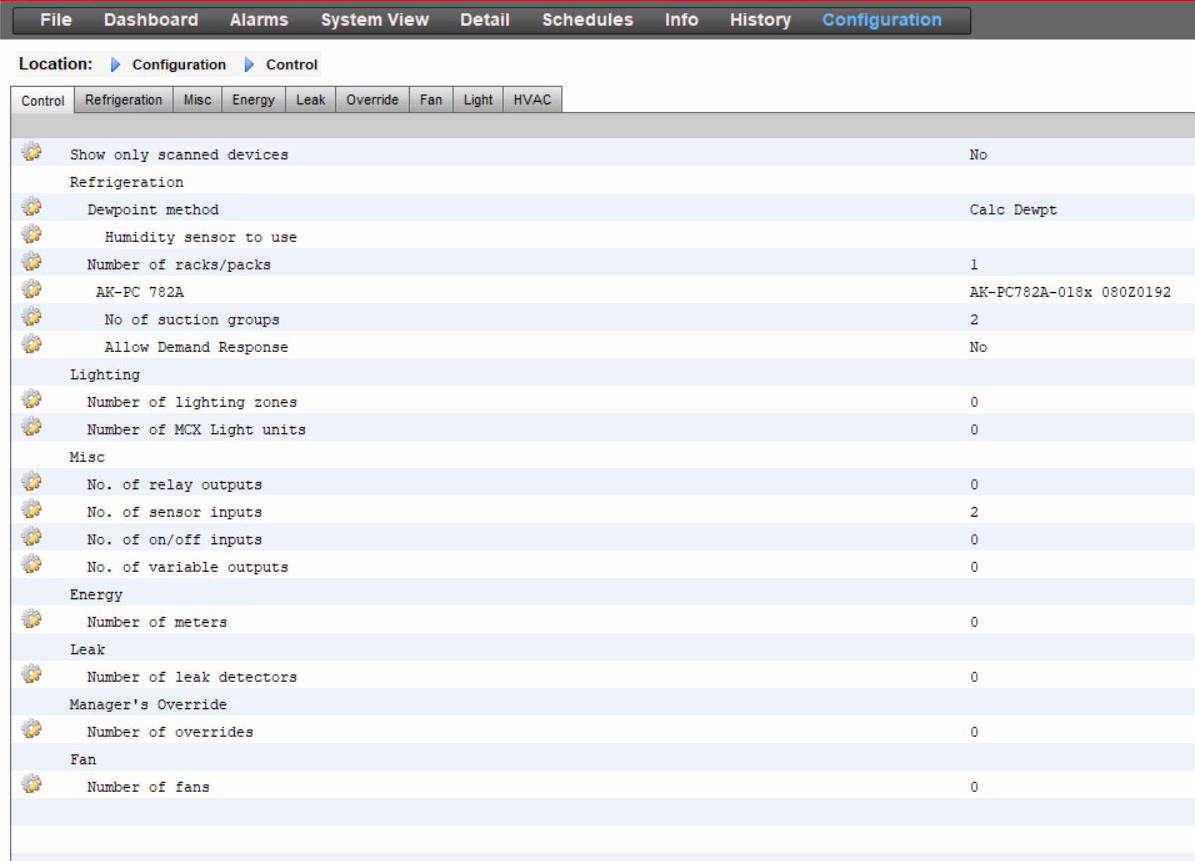

I Configuration/Control sätter du upp 2st sensor inputs

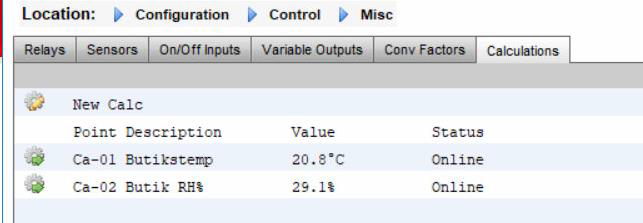

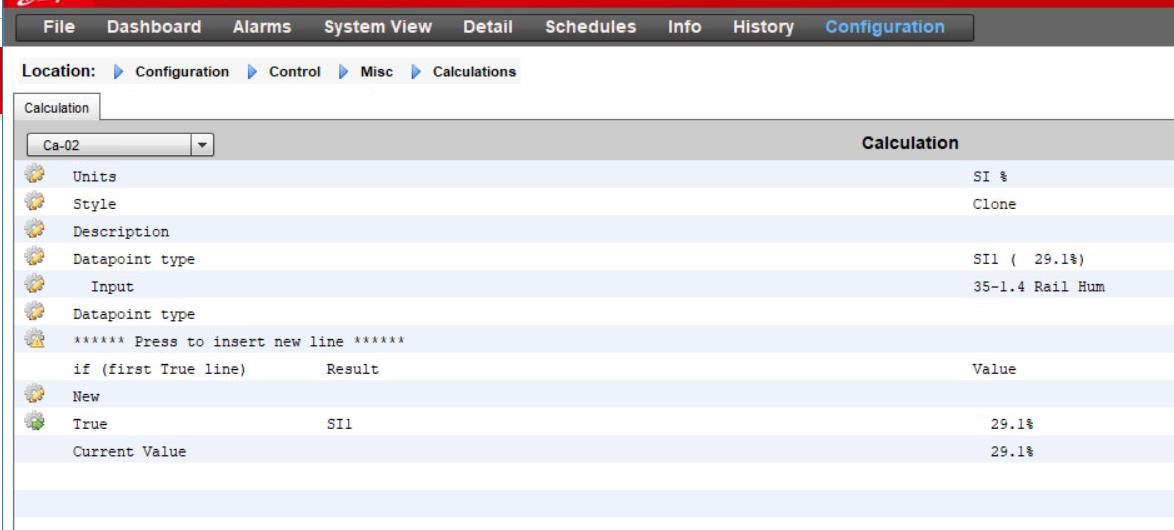

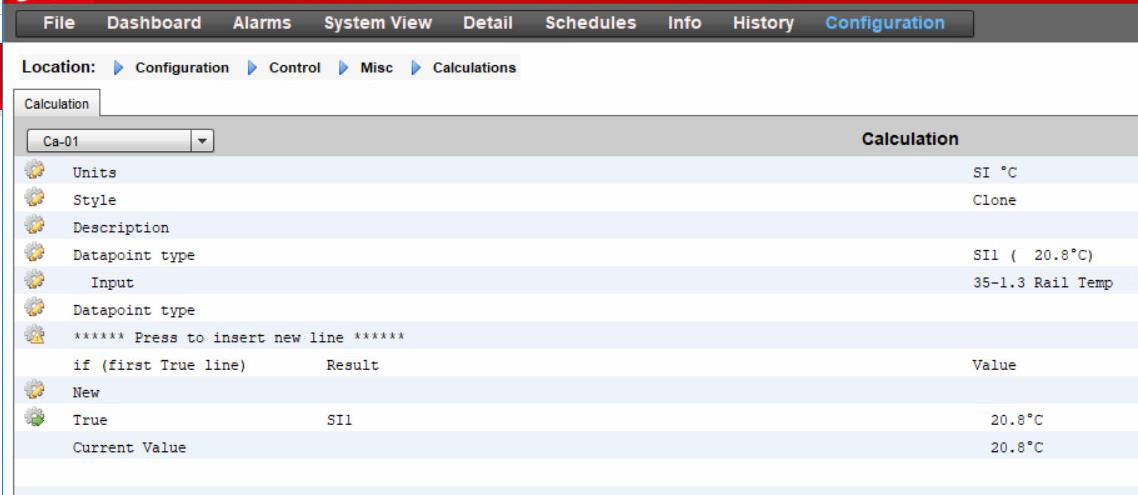

I Configuration/Control/Misc/Calculations sätter du upp 2st nya Calculations
Dessa två sätter du upp som kloner av Rail Temp och Rail Hum

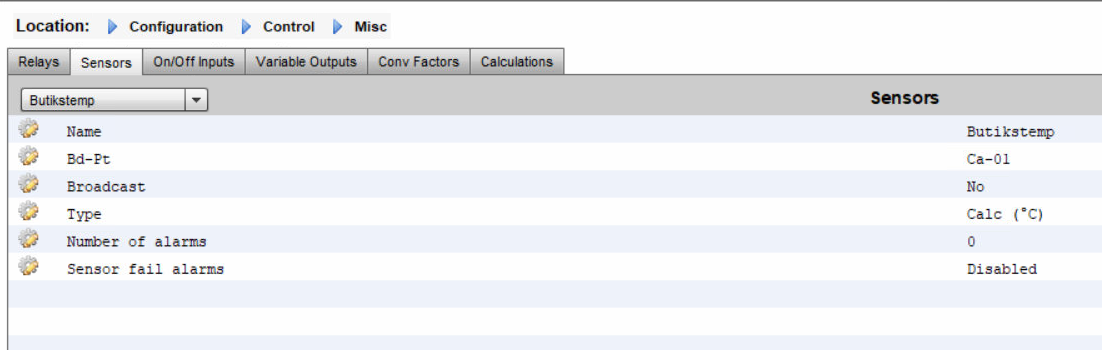

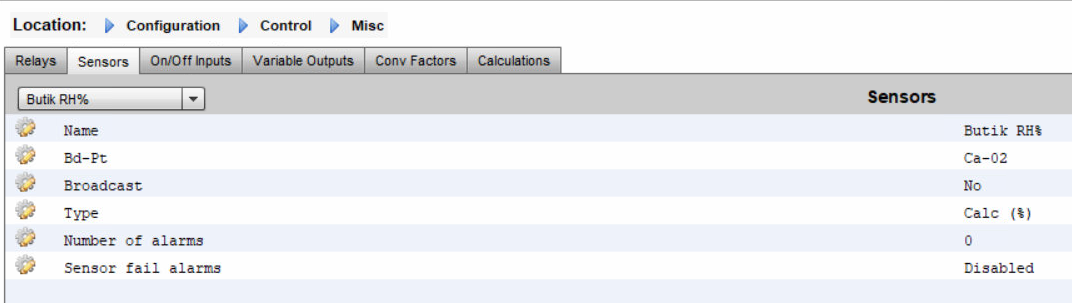

I Configuration/Control/Misc/Sensors namnger du sedan sensorn och väljer att peka på i tidigare skapad calculation.

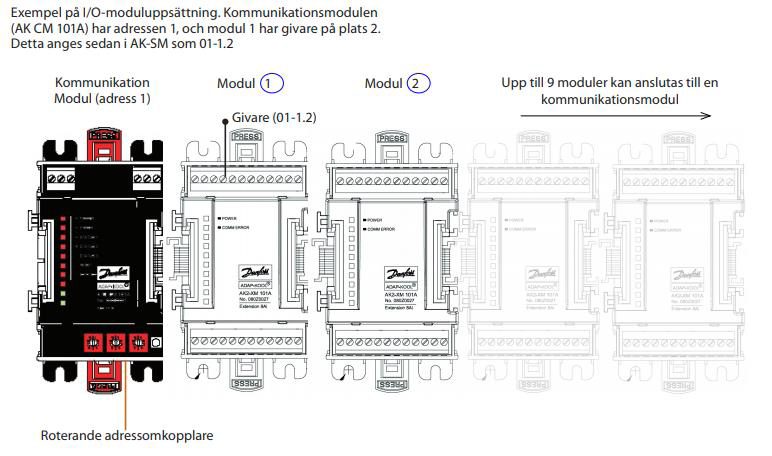

Princip för uppsättning av givare och ingångar via AK-CM och AK-XM:
