Verify CANbus network

How to verify and troubleshoot CANbus using a Danfoss MCX.

Check “Active Nodes”

The first step when troubleshooting CANbus issues is to check if the different nodes (controllers) can see each other on the network.

1. Power off one of the MCXs

2. Turn the power back on, and while it’s booting, briefly press “Enter” and “X” and the same time.

3. You should now see this menu:


4. Go down to “CAN SETTINGS” and press “Enter”

5. Go down to “ACTIVE NODES” and press “Enter”


6. You should now see this screen

   This is a table of all CANbus addresses, from 0 to 127
   The device that you are currently using is displayed with the letter “L” (as in local). Any other device on the network is displayed with the number “1”
   So in the example image above, the local device that I’m looking at is address 11 and one other device has been identified with address 1.

7. Verify that you can see all the controllers that you expect to be there.

8. If you are unable to see all controllers, make sure that the CANbus network is terminated at each end (jumper between R and H, or R120 resistor between L and H). Also make sure that L and H are consistently connected at each controller.

EKE 100
Danfoss har lanserat ny överhettningsregulator/stepper driver.

Finns i ett antal olika utföranden

• IP00, IP20 eller IP20 med display
• För 1 eller 2 stepper ventiler

Läs mer hos Danfoss

Här finns även lite instruktionsfilmer, mm.

Dokumentation har laddats upp till Google Drive

Förbedelser

• Installera RMT (Remote Management Tool)
  • Laddas ner här: http://ak-sm800.danfoss.com/#tab-downloads
• Hämta de senaste EDF-filerna (Device Support Files)
  • Laddas ner här: http://ak-sm800.danfoss.com/#tab-downloads
  • Packa upp .zip-filen till ett bra ställe

---

Tillvägagångssätt

1. Starta RMT programmet.

2. Anslut till den aktuella AK-SM 800 genom att trycka på Log on


3. Ange användarnamn och lösenord:


4. Gå till File Management


5. Du ser nu en översikt på alla edf-filerna som finns på din AK-SM 850 i den högra kolumnen Remote Path: \edf.


6. I Local Path väljer du mappen där du sparat ner filerna som ska importeras.
   Om din AK-SM 800 kör version 8.091 så väljer du mappen med detta namn, annars väljer du mappen för "others".


7. Markera önskade filer (*.ed3, *.ed4 och device.ls3) och tryck på högerpilen på mitten av sidan för att skicka de till AK-SM 800.


8. Bekräfta att du vill skriva över befintliga filer.


9. Vänta 30 sekunder och starta därefter om AK-SM 800 genom att trycka på "Tools" och "Reset unit".

Etablera kontakt med DGS genom att sätta adress i DGS- larmen genom en handkontroll 080Z2820

Baudrate
Observera att hastigheten på modbusslingan måste överensstämma i DGS med inställningarna i SM800/800A

I DGS

JP4 är den bygel som bestämmer baudrate

• Öppen = 19 200 Baud
• Stängd = 38 400 Baud (fabriksinställning)

Observera att du måste starta om DGS genom att bryta spänningen till enheten vid ändring av baudrate.

I SM850
Inställningar för baudrate hittas i Configuration > Network Nodes.
När channel Modbus-RS485 har aktiverats visas inställningen SLV/CSENSE

• NO = 38 400 Baud (fabriksinställning)
• YES = 19 200 Baud

När ovanstående är klart kan du scanna i SM850 efter regulatorer genom att dubbelklicka på ”Press for complete rescan” och bekräfta med ”Yes”

När scanningen är avslutad går du till Configuration > Network Nodes > Scan Status och fliken ”Controllers” för att se så att du hittat alla gaslarm samt kollar vilken modell och version de är, t.ex: 080Z2800, DGS-012x, v01.2x

Konfigurering av DGS i SM850 databas sker manuellt genom att följa stegen nedan:

1. Gå till Configuration/Control för att välja hur många DGS du vill konfigurera genom att dubbelklicka på raden och skriva in önskat antal

2. Gå till Configuration/Control och välj fliken ”LEAK”, dubbelklicka på raden och välj vilken typ av DGS du har (leta fram samma typ som du såg att hade fått kontakt med under: Configuration/network nodes/Scan Status och fliken ”Controllers” dvs. en DGS-012x (080Z2800) s/w1.2x

3. Klicka dig därefter vidare på fliken ”Setup” och ”Addresses”.


4. Välj vilken DGS du vill konfigurera i drop-downlistan.
   Dubbelklicka på adressraden och skriv in den adress din DGS har.
   På raden ovanför väljer du vilket namn DGS ska ha


Guide för att uppgradera AK-SM720 till senaste version (2.73).
I denna guideline kommer vi gå igenom hur AK-SM720 uppgraderas, vilket program som krävs och vad som påverkas i nätverket och AK-SM720.

Ingående komponenter:

• System manager, AK-SM720
• PC med ServiceTool ver. 3.45
• ServiceTool kabel 080Z0262, USB-RS232 omvandlare.

Symptom.
När AK-CC 55 (084B4082, 084B4083) ansluts till en AK-SM 720 av version tidigare än 2.73 så ”fastnar” AK-SM 720 i en scan loop. När AK-SM 720 startas om genom att bryta spänningen så har den slutat scanna men ingen kontakt med AK-CC 55 har etablerats.

Att observera vid uppgradering.
En uppgradering av mjukvara i AK-SM 720 är att likställa vid fabriksåterställning. Detta innebär att ny nätversscan behöver göras efter färdig uppgradering. Alla EKC namn nollställs, alla larmprioriteter i ekc återgår till ”Medium”, alla kontrollfunktioner försvinner, boolsk logik försvinner.

Backup och Utskrift.
För att underlätta ny uppsättning av AK-SM 720 rekommenderas att ta backup av hela anläggningen, denna backup sparas i aktuell sitemapp under C:\ADAP-KOOL\ServiceTool\Data\Sites

När backup är klar och det står OK på alla rader så rekommenderas att göra en utskrift till pdf av samtliga inställningar genom att trycka på knappen ”Utskrift” och spara en pdf fil av alla inställningar i SM720 och samtliga ingående regulatorer i anläggningen.

---

Boolsk backup

1. Gå in till konfigurationsmenyn genom att klicka på den gula länken längst ner till höger från nätverkslistan.

2. Längst ner i konfigurationsmenyn finns Backup/Restore

3. Välj “Make a Backup/Restore of logic” och sedan “Backup”


---

Uppgradering

Praktiskt handhavande.

1. Anslut ServiceTool kabel till ServiceTool porten på AK-SM 720.

2. Starta “Configuration ServiceTool”
3. Klicka på ”Start” vid Uppgraderar enhet


Välj först uppgraderingsfil i din PC och klicka sedan på start för att påbörja uppgraderingen

OBS! Det finns två olika varianter på filerna, *.a37 och *.tgz, för att säkerställa vilken fil som ska användas kollar du enklast på nätverksuttaget (LAN) på SM720. Om det är metallhölje runt så är det en nyare plattform (ARM) och då ska *.tgz filen användas.

Efter avslutad uppgradering, vänta ca.10 min för att ge AK-SM 720 tid för om- och uppstart.

Återställning och Konfigurering

Anslut till AK-SM 720 med ServiceTool och utför en nätverksscan

När kontakt etablerats med samtliga regulatorer i slingan så tänds ”uppdateraknappen” med pilarna för att man ska trycka på den och regulatorerna visas i nätverkslistan.

Byta namn på regulator
Markera en av regulatorerna i listan och klicka på Ändra, skriv in namnet och bekräfta med OK

Återställning Scheman, kontrollfunktioner, larmroute, I/O config
För Boolsk logik klicka på “Make a Backup/Restore of logic” och sedan “Restore” Välj den boolbackupfil som du sparade ner tidigare

För övriga inställningar i AK-SM720 klicka på “Make a Backup/Restore of setup” och sedan “Restore” Välj filen för SM720 som du sparade ner tidigare.

Återställning larmprioriteter i regulatorer
Gå in i regulatorerna med ServiceTool och välj den Larmprioritet som önskas för respektive larm.

1. Gå in menyn "Larmprioritet"

2. Konfigurera respektive larm till önskad prioritet


Lås AK-SM720 när du är klar och testa att funktioner som diskbelysning, sargvärmestyrning, larmhantering fungerar tillfredställande.

Workaround för att lägga till Frysdisk-/Frysrumsregulatorer till rätt suggasgrupp i AK-PC 782A

Regulator AK-PC 782A styr kompressorerna för både kyl (MT) och frys (LT).
I layout wizard i AK-SM 850 (080Z4001) så kan man bara lägga till kyl- (MT)regulatorerna till rätt suggasgrupp.
Frysregulatorerna får läggas till manuellt enligt beskrivning nedan.

1. Börja som vanligt med att adressera regulatorerna och scanna från AK-SM 850.

2. Öppna därefter refrigeration Layout wizard


3. Koppla ihop kyl- (MT)regulatorerna till PC782A och lämna kvar frysregulatorerna okonfigurerade.


4. Frysregulatorer (LT) får sedan läggas till manuellt, antingen direkt via skärmen eller genom Storeview Desktop.

Utför följande steg för att konfigurera disk- & rumsregulatorerna manuellt.
Bilderna i guiden är från Storeview, men samma princip gäller om man arbetar via skärmen utan att ansluta en dator.

1. Antal suggasgrupper.
   Aktivera två suggasgrupper i PC782A under config/control genom att dubbelklicka på raden för No of suction groups skriv in att du har 2 suggasgrupper.


2. Antal frysregulatorer.
   Under config/control/refrigeration i fliken rack/pack skriver du in i SM850 hur många frysregulatorer som ska finnas i systemet så ser du 782A:ns suggasgrupper, skriv in antal regulatorer (circuits) som ska vara med i frysens suggasgrupp. Du kan även ändra namn på suggasgruppen för ökad tydlighet, te.x. till Suction MT (istället för AK-PC782A-018x 1)


3. Scan status
   Gå till Config/Network nodes/Scan Status/Controllers
   Kolla upp och anteckna vilken version frysregulatorerna har. Exempel till höger.
   Den här informationen behövs senare i uppsättningen.


4. Koppla ihop med rätt suggasgrupp
   Vi ska nu ansluta regulatorer till rätt suggasgrupp under: Config/Control/ refrigeration/circuits.
   Välj Suction LT
   I vårat exempel är det två regulatorer: Circuit AB1 och Circuit AB2


5. Välja rätt regulatortyp
   Dubbelklicka på raden för den första av regulatorerna och välj rätt typ av regulator baserat på scan status i punkt 3.
   Gör samma sak för övriga regulatorer


6. Namn och adress på regulatorerna.
   Gå till Configuration > Control > Refrigeration > Addresses > Controllers
   -Dubbelklicka på raden för namn (Circuit AB1 i bilden) skriv in önskat namn: (RF1.1 i exemplet)
   -Dubbelklicka sedan på adressraden och skriv in aktuell adress (#3 i vårat exempel)
   -Gör samma sak för övriga regulatorer (Circuit AB2 i bilden).


7. Upload
   Avsluta konfigurationen genom att göra en upload från alla regulatorer.
   -Antingen direkt på samma sida som bild 6. ovan genom att dubbelklicka på raden för Upload.

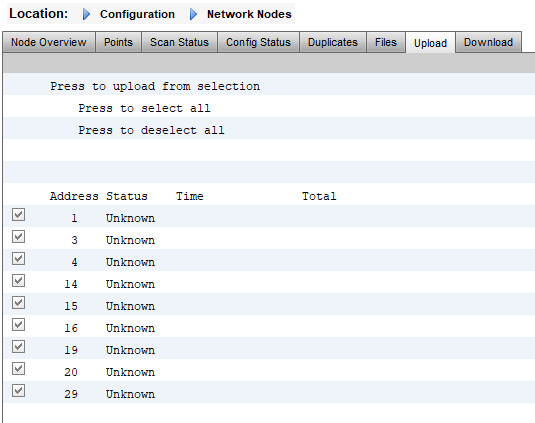

   -Eller genom gå till Configuration > Network Nodes > Upload
   -Markera alla adresser.
   -Dubbelklicka därefter på «Press to upload from selection»


8. Klar
   När konfigurationen är klar så visas regulatorerna i Dashboard/Översikt. Bild 11
   Du kan nu konfigurera regulatorns parametrar genom att dubbelklicka på vald regulator för att komma in till- och konfigurera parametrarna.


ServiceTool är en Windows mjukvara som används för konfiguration av Danfoss AK2 regulatorer.
AK2 innefattar alla regulatorer som har denna form:

Exempel:

• AK-SM 720
• AK-LM 340
• AK-CH 650
• AK-PC 782A

Mjukvaran laddas ner från Danfoss hemsida

Vi pratar oftast om AK-SM 800 respektive 800A, medans det man stöter på ute i verkligheten benämns AK-SM 850 eller 850A.
Man kan tänka att grundprodukten är AK-SM 800 eller 800A, medans 20, 50 och 80 indikerar vilken licens produkten sålts med.

Danfoss har en officiell supportsida för respektive produkt enligt nedan:

AK-SM 800: http://ak-sm800.danfoss.com
AK-SM 800A: http://ak-sm800a.danfoss.com

Denna guide gäller för AK-SM 800 (första generationen med knappsats) 080Z4001.

AK-SM 800 saknar beskrivningsfiler (edf/ed3 filer) för vissa nyare regulatorer och behöver därför uppdateras med nya filer.

Exempel på regulatorer som kräver uppdatering för att kunna läsas in:

• AK-CC 550 v2.0x.
• AK-CC55
• DGS (CO2-larm)
• Carlo Gawazzi EM210

Viktigt: även filen: «device.ls3» måste kopieras till 850.

Uppdatering av edf filer kan utföras genom en av nedanstående metoder:

• RMT (Remote Management Tool)
  • PC program för filhantering i AK-SM 800
• USB
  • Filerna sparas ner på ett USB minne som sätts i uttaget under
    luckan till höger om display

Börja gärna med att uppdatera AK-SM 800 till senaste versionen G08.095.008) enligt separat guide.
Samt installera eller uppdatera:

• RMT, senaste version: v4.17.01

Alla nödvändiga filer och program laddas ner på:

https://ak-sm800.danfoss.com

---

Uppdatering av filer via RMT

1. Starta RMT, välj "Log on" och anslut till en AK-SM 800.


2. Logga in med ett användarkonto som har supervisor behörighet.


3. Gå till File Management.


4. Klicka på edf mappen i den högra kolumnen för att titta på befintliga filer som finns i SM850. Du ser nu en översikt på alla edf-filer som finns på din AK-SM 850 (Remote Path: \edf).


5. Hämta och extrahera aktuella EDF filer från https://ak-sm800.danfoss.com


6. I RMT, Local Path (vänster kolumn) väljer du mappen där du sparat ner filerna.

   OBS! SM850 ver. VG08.091 har en egen mapp för EDF filer.

   EDF filer till samtliga övriga versioner av SM850 finns i mappen som heter «for other»
   Ytterligare information om filer och versioner finns i «Read_Me.xlsx» filen

7. Markera önskade filer (regulatorfiler och devicefilen) och tryck på högerpilen på mitten av sidan. Då förs en kopia av edf filen till rätt mapp i SM850. Det är ingen mening att ta samtliga filer i mappen, välj endast de filer som är aktuella.


8. Bekräfta att du vill skriva över befintliga filer (om frågan dyker upp).


9. Vänta en liten stund (15-30 sekunder) efter du fått bekräftelse på att filöverföringen har gått bra. Starta därefter om AK-SM 850.

Klart!

---

Uppdatering av filer via USB

Extraherad (ej zippad) EDF fil läggs direkt i roten på ett USB minne, inte i en mapp.

OBS! AK-SM 850 kan bara läsa en fil i taget av typen *edf/ed3/ed4 om du ska föra över fler än en fil måste du därför endast ha en edf fil i taget på USB minnet vid överföring via USB. Du byter därefter fil vid varje omstart av SM850.

1. Sätt USB i uttaget under luckan till höger, logga in om det krävs.
2. Välj 8 för att ladda edf/ed3 fil.
3. Bekräfta
4. AK-SM 850 startar nu om.
5. Byt fil och repetera steget 2-4 ovan om du ska föra över fler än en edf fil.
6. Välj 9 för ”device.lst” fil
7. Bekräfta
8. AK-SM 850 startar nu om.

Klart!

Princip

DI1 på AK-CC 550 importeras som CO2 Larm
DI3 på AK-CC 550 importeras som Instängningslarm
Larmerna ska presenteras som CO2 larm, respektive Instängningslarm i AK-SM 850.

Tillvägagångssätt:

1. Import av O/I från AK-CC 550.


2. Berätta hur många "ingångar" du ska använda.


3. Gör en calculation där du klonar värdet från en av importerna ovan


4. Gör on/off input som pekar på din calculation från rummet och sätt larm på on/off input…


5. Observera att larmet från AK-CC 550 måste avaktiveras


6. Färdigt resultat, urklipp från Dashboard.


Om en AK-CH 650 ej startar utan endast visar "Stopped" som status så kontrollera följande:

• Kapacitet per kompressor behöver vara inställd, får ej vara 0.
  • Det är storleksförhållandet mellan de olika kompressorerna som är viktigt, så om alla kompressorer är lika stora så är "1" ett acceptablet värde på samtliga.
  • På vissa regulatorer anges detta istället i massflöde (m³/h), men tanken är samma.

Om du behöver hjälp med Danfoss produkter och inte finner svaren på detta forum, kontakta Danfoss Sveriges kundservice enligt nedan:

I första hand via epost: kundservice.se@danfoss.com

Annars via telefon: 010 888 74 00
